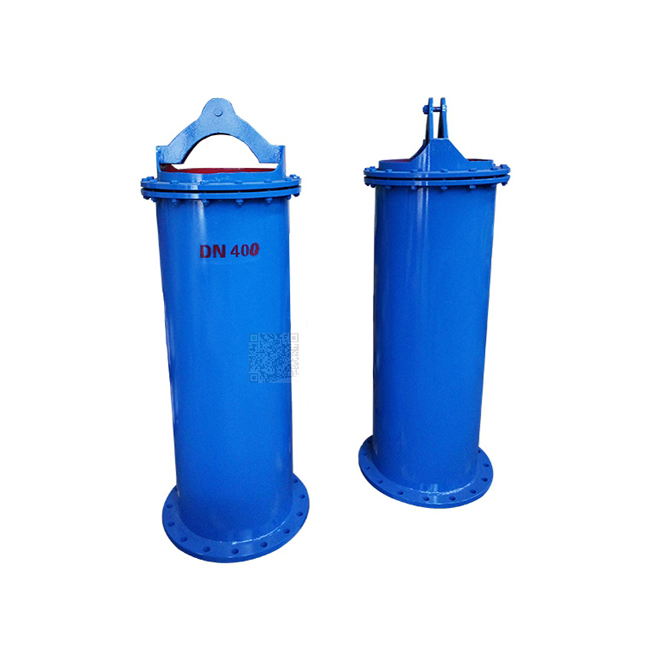

套筒閥是閥門中典型的一種，其因套筒的結構而得名，因其噪音小、操作簡便而使用廣泛，其缺點也是明顯的，就是過于笨重，容易卡雜質，所以一般不用于雜質較多的介質，下面由甌泉套筒閥廠家為大家介紹套筒閥的結構特點與工作原理。

一、套筒閥的結構是什么

①套筒閥是60年代開發的品種，具有70年代的水平。它以套筒閥塞節流代替單、雙座閥的寬芯、閥座節流。

②套筒提供的節流窗有大窗和小孔（射流式）兩種，后者具有降噪和降噪的作用諧振。進一步改進，可成為一種特殊的低噪音閥門。

二、套筒閥有什么特點？

①閥門穩定性好。由于套筒閥的閥芯帶有平衡孔，可以減少介質作用在閥芯上的不平衡力，而且閥芯導向充分，不易引起閥芯振動。

②雙密封套筒閥泄漏量大，但允許壓差大（原因同雙座閥）。

③單座套筒閥泄漏量小，但允許壓差小（原因同單座閥）。

④由閥芯本身引導，臟介質容易卡在套筒和閥芯上，復雜的流道更容易卡死。

⑤體積太大，比單座閥和雙座閥重。

⑥電動套筒調節閥維修方便。套筒通過上閥蓋壓在閥體上。與單座閥和雙座閥不同，閥座通過螺紋與閥體連接，拆卸方便。

三、套筒閥的工作原理

套筒閥的套筒與閥瓣為間隙配合，套筒上有多個節流窗，窗的形狀決定調節閥的流量特性，窗面積的大小影響流量系數Cv調節閥。閥座采用自定心無螺紋卡入式結構，閥座上的錐形密封面與閥瓣上的錐形密封面配合構成截止密封副，保證了閥門的當閥瓣緊壓在閥座上時，關閉緊密。
