產品簡介

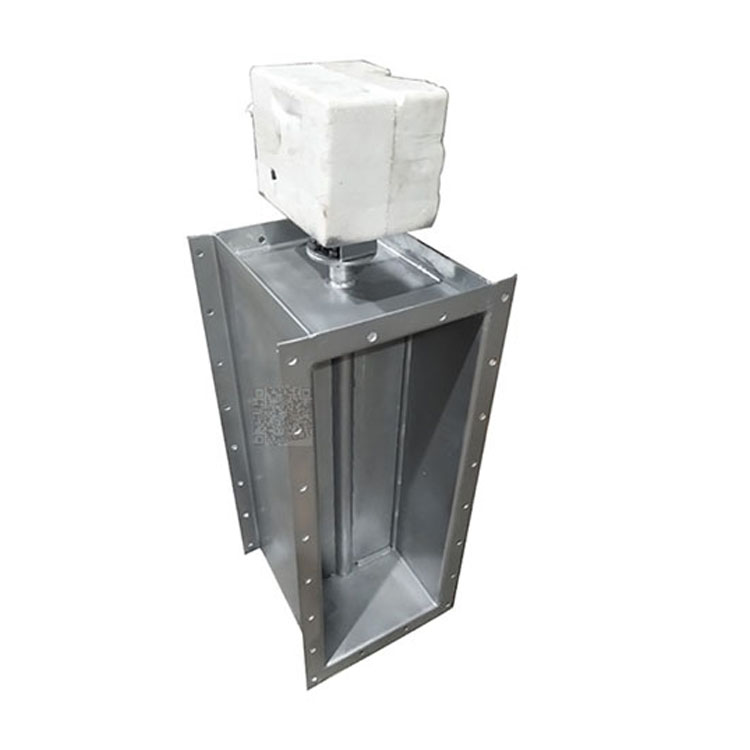

電動不銹鋼方形通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.1MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

電動不銹鋼方形通風蝶閥應用范圍：通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.1MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

產品詳情

電動不銹鋼方形通風蝶閥結構特點

1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。

2、蝶閥操力矩小，操作方便，省力靈巧。電動方形通風蝶閥|方形通風蝶閥

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

電動不銹鋼方形通風蝶閥標準規范

設計制造標準：GB/T 12238-1989；JB/T8692-1998

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9115.1

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

電動不銹鋼方形通風蝶閥主要技術參數

公稱通徑 DN(mm) 50～2000

公稱壓力 PN(MPa) 0.05 0.25 0.6

試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9

密封試驗 ≤1.5％泄漏量

適用介質 煤氣、含塵氣體、煙道氣等

驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動
