風道止回閥參數
閥門型號：HC47C、HC47D；
公稱壓力：0.25MPa、0.6MPa、1.0MPa；
殼體試驗壓力：0.375MPa、0.9MPa、1.5MPa；
密封試驗壓力：0.27MPa、0.65MPa、1.1MPa；
工作溫度：一般小于95℃；
使用介質：一般為空氣；
產品簡介

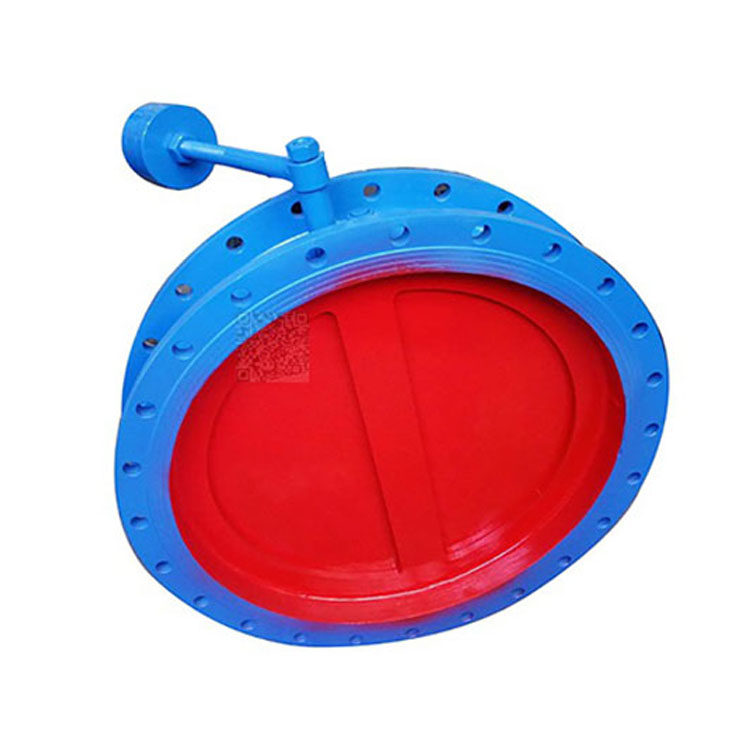

風道止回閥是指依靠通過油煙機熱力流動而自動開、閉閥片，用來防止油煙倒流的閥門，又稱煙道止回閥、防煙寶、煙道隔離器。一種由閥體、閥桿、葉片、重錘及重錘桿構成的，H47主要用于核電站排風系統,也適用于一般工業管路的通風系統。內部主要由兩塊半圓閥瓣構成，通過相對嚙合的齒輪傳動，而作相同方向運動。打開時的阻力特別小(＜0.02MPa)由于配置有重錘在進口壓力低于0.02MPa時，重錘的作用將使閥門關閉，啟閉動作特別靈敏。
產品詳情
風道止回閥特征：
a、所說的閥桿為雙軸，每根軸上各固定一片葉片，兩葉片之間以及葉片和閥座接觸的邊緣均裝有密封件，軸安裝在閥座上的軸承之中，兩軸端有一對互相嚙合的齒輪；
b、所說的對開式葉片傾斜度為垂直前傾１５°、閥座為橢圓形。
c、所說的閥桿軸和軸承支座之間有Ｏ型橡膠圈。
風道止回閥外形尺寸
| DN | L | H |
| 300 | 180 | 450 |
| 350 | 190 | 550 |
| 400 | 216 | 600 |
| 450 | 220 | 670 |
| 500 | 230 | 770 |
| 600 | 270 | 880 |
| 700 | 290 | 1000 |
| 800 | 320 | 1110 |
| 900 | 330 | 1220 |
| 1000 | 410 | 1320 |
| 1200 | 470 | 1550 |
| 1400 | 530 | 1800 |
| 1600 | 600 | 2050 |
| 1800 | 670 | 2250 |
